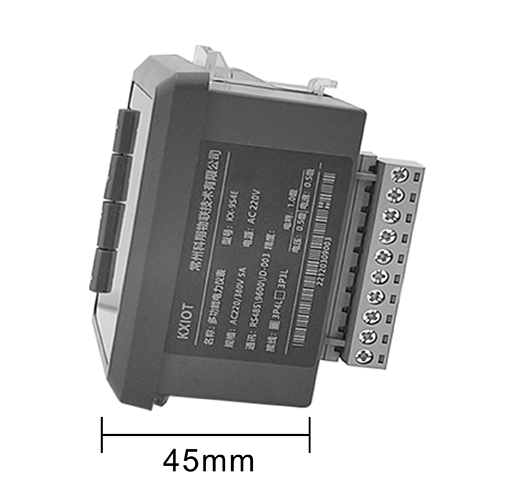

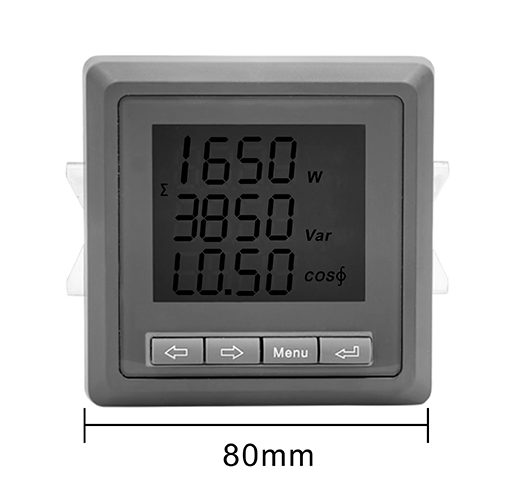

KX-9S4E多功能電力儀表能夠高精度測量三相電網系統中所常用的電量參數:三相電壓、電流、有功功率、無功功率、功率因數、視在功率、電網頻率、有功電能，無功電能，并帶有通訊接口和電能脈沖輸出功能。采用 MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS485數字通訊。具有安裝方便、接線簡單、維護便利、現場可編程設置輸入參數等特點。
測量：三相電壓、電流、有功功率、無功功率功率因數、頻率、有功電能、無功電能、視在功率;
顯示：三排LED數碼管顯示，可視度高；
通訊：RS485通訊, MODBUS--RTU協議；
輸出：2路電能脈沖輸出(脈沖常數5000imp/kwh)；
選配：4路開關量輸入，4路開關量輸出出，4路模擬量輸出；
電壓輸入 | 額定電壓 | AC100V,400V |
參比頻率 | 50Hz | |
功 耗 | ＜0.5VA每相 | |
電流輸入 | 輸入電流 | AC 1A,5A |
過負載 | 持續：1.2倍，瞬間：2倍/1S | |
阻抗 | ＜2mΩ | |
測量精度 | 電壓電流 | ±（0.5%FS+1個字） |
有功/無功功率 | ±（0.5%FS+1個字） | |
頻率 | ±0.1Hz | |
功率因素 | ±0.1PF | |
有功電能 | ±0.5%（僅供參考用） | |
無功電能 | ±0.5%（僅供參考用） | |
測量性能 | 功率 | ±1% |
有效值 | ±1% | |
溫度 | ±3℃ | |
時鐘精度 | 0.5秒/天 | |
通訊 | 輸出模式 | RS485 |
通訊規約 | MODEBUS RTU | |
波特率 | 4800,9600 | |
模擬量輸出（選配） | 通道數量 | 4通道 |
輸出方式 | 0~20mA | |
負載能力 | ≦400Ω | |
開關量輸出（選配） | 通道數量 | 4通道 |
輸出方式 | 繼電器常開觸點 | |
觸點容量 | AC 240V/1A | |
開關量輸入（選配） | 4路無源干接點輸入方式 | |
顯示方式 | LED顯示 | |
電源 | 范圍 | 默認：AC220V，定制AC/DC85~265V |
功耗 | ＜5VA | |
耐壓 | 輸入和電源 | >2KV50Hz/1min |
輸入和輸出 | >1KV50Hz/1min | |
輸出和電源 | >2KV50Hz/1min | |
環境 | 溫度 | 使用溫度：-10~50℃ |
濕度 | 存儲濕度：-25~70℃ | |
